CST中元胞邊界（Unit Cell）與周期邊界（Periodic）的區別

    • 使用FEM +周期邊界(Periodic)條件仿真波導相控陣天線的輻射方向圖

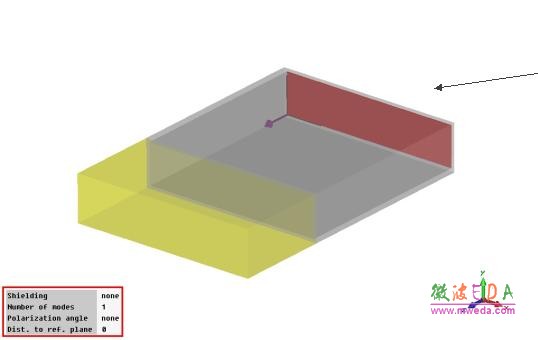

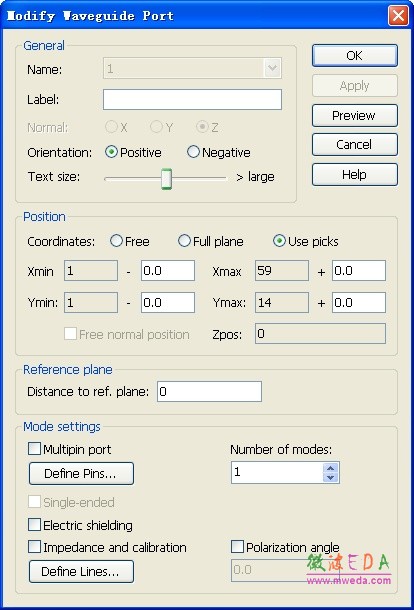

    • 激勵源：相控陣T/R組件要加電（見下端口定義）。有兩種情況：a）已知饋電相位差，則采用相移輸入；b）已知掃描方向，則采用Scan Angle輸入

    邊界條件設置

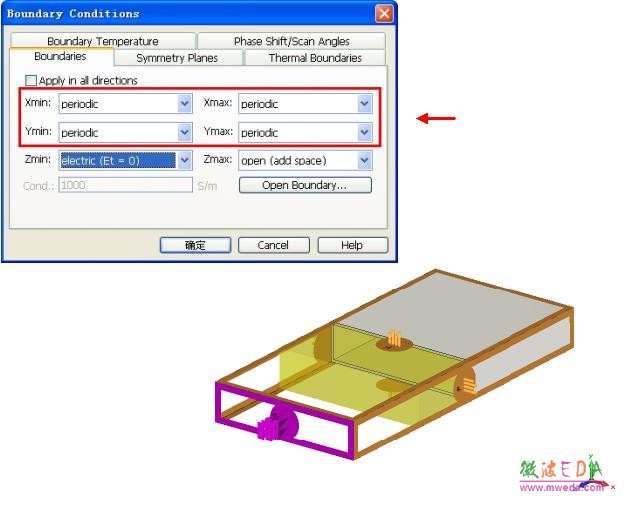

    (1)  理論上三個方向均可以被設置成周期邊界(Periodic)條件，當設置其中一個方向(如Xmin)為周期邊界(Periodic)條件時，其相對的方向(Xmax)也自動被設置為周期邊界(Periodic)條件，設置完成后主視圖中顯示如下圖所示：

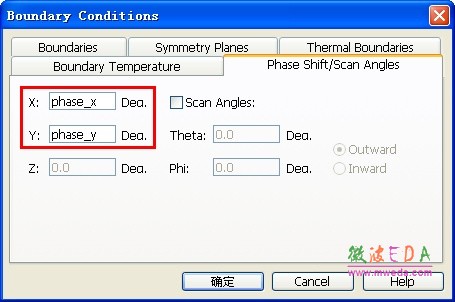

    情況a） X和Y：分別設置X及Y兩個方向上各自 的相位差，本例：phase_x=60,phase_y=30

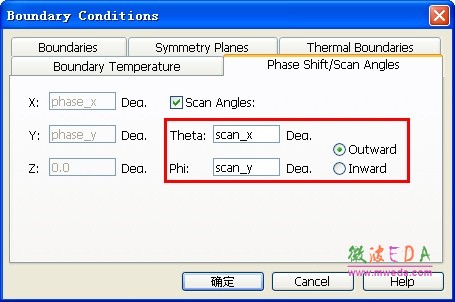

    情況b） 若勾選Scan angle，Theta和Phi兩個設置項被激活，可以設置平面波的入射方向，如本例平面波的入射方向為theta=scan_x, phi=scan_y。此時兩個周期之間的相位差由平面波在計算區域(bounding box)邊緣的相位差決定。

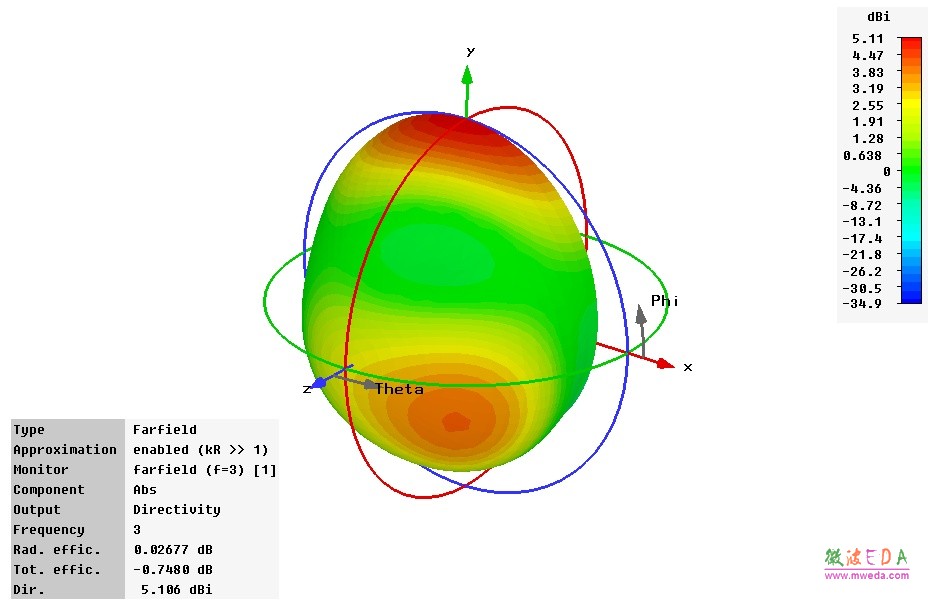

    頻率范圍的和遠場監視器設置與情況A相同，3GHz遠區場分析結果如下：
