CST設計環境 — CST2013

CST設計環境：在此環境下可以同時打開多個相同或不同的CST工作室子軟件

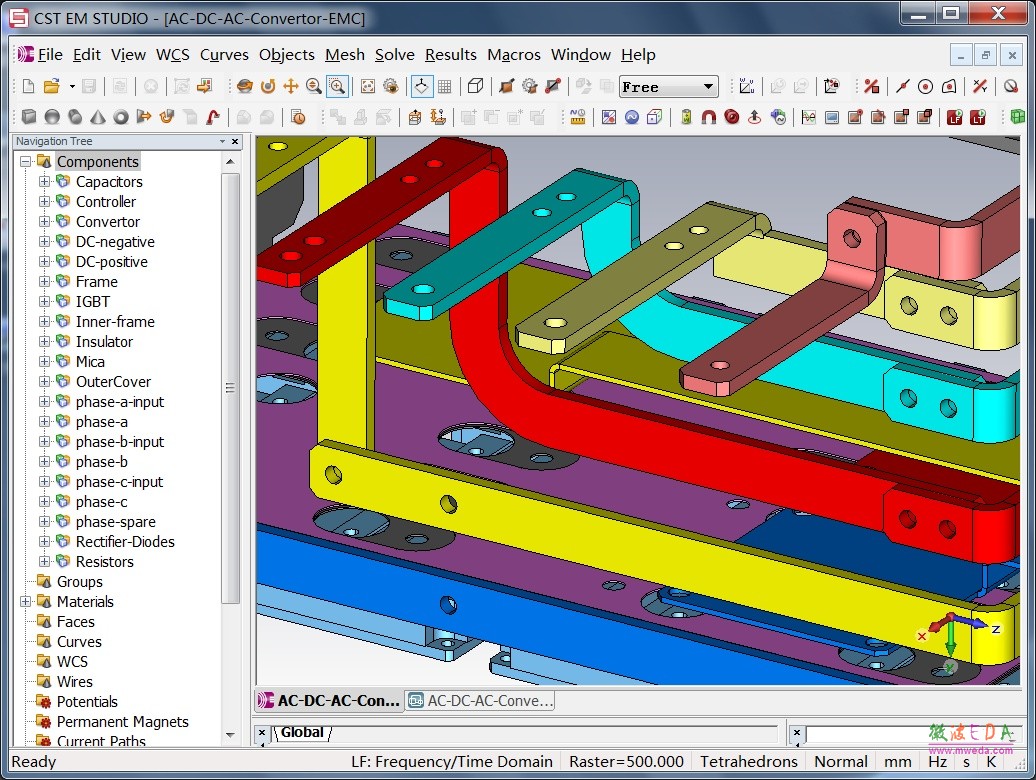

上圖為大功率變流器380V/50Hz – 420V/400Hz在DC至1MHz頻段內的電磁輻射
在CST電磁工作室和CST設計工 作室中聯合仿真的用戶界面

    CST工作室套裝是CST公司集三十余年 在3D電磁場算法研究和軟件開發經驗的基礎上開發出來的。整個套裝包含八個稱為工作室的子軟件，它們共享同一界面。CST設計通過CST DS實現無源三維結構電磁場與有源電路的無縫純瞬態場路同步協同仿真和經典頻域場路異步協同仿真。

    >> 通過CST MPS仿真電磁歐姆極化損耗和粒子沉積產生的熱場以及熱造成的結構形變

    >> 在CST EMS中仿真穩恒電流場下的靜磁場

    >> 在CST PS中仿真在靜場和時變電磁場共同作用下帶電粒子的自洽相對論運動狀態

    >> 在CST MWS中仿真三維PCB板空間電流在三維實體環境下的電磁輻射（EMI）分析

    >> 通過CST DS與CST CS的無縫協同得到系統級線纜線束電磁輻射和敏感度的仿真

    所有子軟件均共享一套友好的用戶界面。用戶可以同時打開多個相同或不同的子軟件并可以同時提交運算作業。CST設計環境內嵌有優化器，可供單個或多個子軟件獨立或同時使用。CST仿真任務可以通過VBA語言和COM/DCOM接口進行控制。CST提供批作業提交工具和用于在局域網上同時運行子任務的分布式仿真功能。
    CST DS是CST工作室套裝中的電路仿真子軟件，用于多模塊（三維電磁場、線性及非線性模擬電路、第三方模塊）的協同仿真。任意一個CST MWS、PCBS、CS和EMS仿真都自動伴隨生成一個CST DS模塊。CST支持純瞬態三維電磁場與電路的同步協同仿真，電場/磁場與電壓/電流在CST MWS與CST DS間即時轉換，大大地提高了多端口非線性高頻結構和電路的仿真速度。
