一個陣子，求指點,附圖

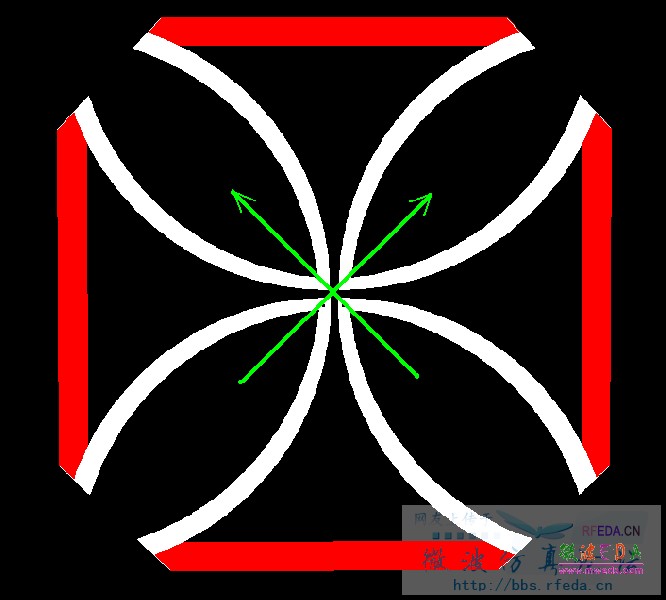

圖中白色部分構成綠色箭頭所指方向的交叉的兩個半波陣子
紅色部分所起得作用是什么
設計者當時加紅色部分出發點又是什么
請大俠們不吝賜教！


網友回復:

唉
怎么沒人回答啊
我先說我知道的吧
據說紅色的部分的作用是提高陣子輻射的對稱性
不知道大家對這個說法怎么理解啊？

網友回復:

建一個仿真模型，看一下電場分布，這種方案是有特點，大家一起討論學習

網友回復:

難道這就是雙極化嗎，極化角度于地面有45度角度。
有些文章專門談45度角的好處，不過我沒仔細看羅。

這個是不是一個patch antenna，dipole鑲在patch上。
然后這是個俯視圖，電場的傳播方向是由這個面向外的？

需要詳細的介紹才能了解它。

網友回復:

紅色的是什么材質？
白線又是什么呢？

網友回復:

其實交叉dipole的天線圖就是非常對稱的了。
根本不需要加什么紅色的板子來增加對稱度呀。

紅色的部分如果是反射板子的話，不知道高度（厚度）有多少，
估計是來反射電磁波的，不希望能量向4周發散，還是希望想前發射，
使能量更集中吧。

我只是憑空猜，你這圖是哪里來的呀。
希望高人來解答，同等。

網友回復:

四分之波長的短路枝節,用來平衡末端電流

網友回復:

這是魔比振子吧？不懂啊

網友回復:

6樓說的正確。
