三角形環形天線饋電同軸電纜

各位同志們：

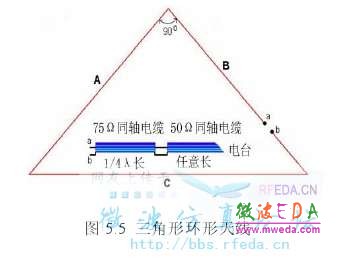

       本人在看論文發現了一種三角形環形天線，如上圖所示：
       不明白的地方是：饋電時為什么要用1/4波長的75姆同軸電纜串聯任意長的50姆同軸電纜呢？是不是因?yàn)樽杩蛊ヅ涞脑�因？有沒有什么理論根據呢？希望大家?guī)兔χ更c(diǎn)一下：75串50的原因。最好能詳細點：THANK YOU VERY　MUCH！

網友回復:

對。長度、阻抗、連接方式看應沒有其它可能。

網友回復:

這沒啥說的，既然75歐電纜是串聯，且是1/4波長，他就不是為了虛部匹配之類（虛部匹配的長度要不長于1/4波長，要不短于1/4波長，且一般是并聯的），只能是阻抗匹配。說明三角形環形天線輸入阻抗是100歐。

網友回復:

頂一下

網友回復:

有圖無真相呀。。

網友回復:


謝謝大俠的熱心幫助。你的意思是這只是一個四分一波長阻抗匹配器。而且只具有匹配天線阻抗實部的作用？50*100=75*75？是這個意思嗎？

網友回復:

謝謝大家！

網友回復:

學習一下。。
