多天線系統接收時的等效電路中電流方向的問題

單個天線接收時等效電路可表示如下



其中電流方向如圖中所示，
根據互易定理，可以求出Vr，再由歐姆定律得到Ir=-Vr/(Zl+Zin)，Zl為父在，Zin表示天線的特性阻抗，這樣求出來的電流大小和方向都與仿真的結果相同。

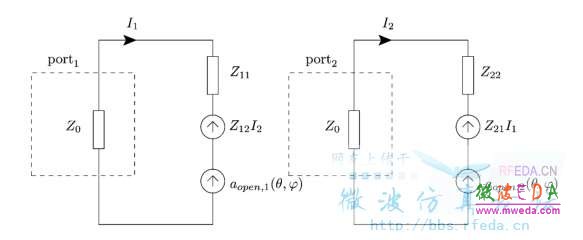

而當天線為多個時，它們之間會有耦合作用，根據文獻得出的等效電路如下




可以得到Ir=-inv(zload+zant)V，其中Ir=[i1,i2]‘,zload=[z0,0;0,z0],zant=[z11,z12;z21,z22],V=[aopen1,aopen2]'，
根據上式得到的Ir跟仿真出來的就不一樣，而如果將其中的受控源z12I2和z21I1的方向變反后，得出的電流就跟仿真出來的一樣了。

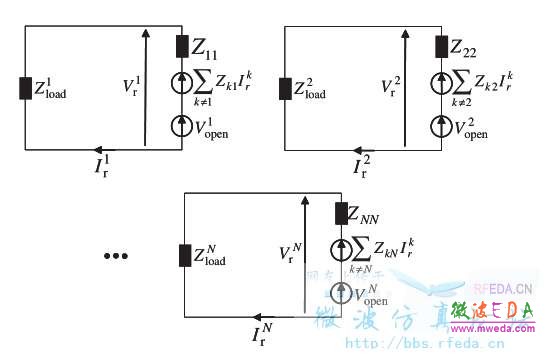

但是很多其他文獻中多天線的等效電路就是上圖這樣，比如：



這是怎么回事？

多天線互易定理求感應電流 06293878.pdf (1572 K) 下载次数:0 互易定理求感應電流 參考文獻7.pdf (107 K) 下载次数:0 參考文獻8.pdf (561 K) 下载次数:0

網友回復:

文章可以分享嗎
