如何讓天線主瓣偏60度

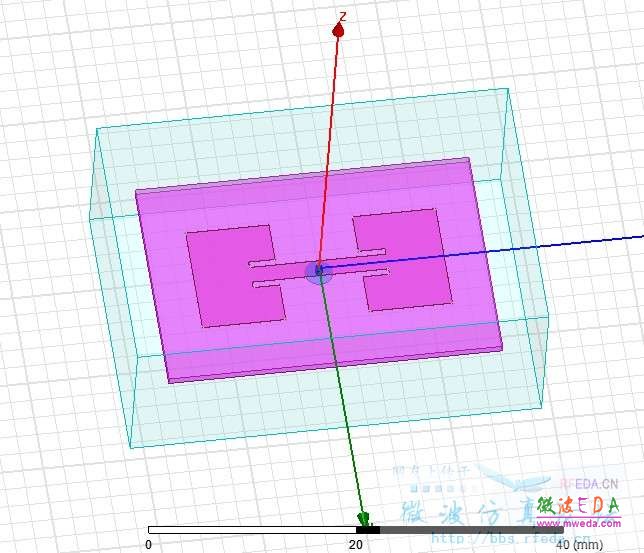

描述:天線截圖



兩個矩形貼片，中間是同軸饋電，現在希望天線的主瓣偏離Z軸60度，
調節貼片間距和饋口位置可以讓主瓣偏離Z軸，但是最大只能偏到30度，再大就變形了。。

我調了兩天，不管怎么改都不行，但是老師說可以，我實在是。。
求助各位高手啊。。

網友回復:

描述:方向圖



現在方向圖是這樣的，主瓣最大只能到30度，然后不管怎么改也偏不了了。。

網友回復:

嗚嗚嗚求解呀。。我快崩潰了。。
這個和相控陣的原理一樣吧，兩個貼片要有相差才行
但是仿真來看就是只能到30度啊。。

網友回復:

我覺得可以將兩貼片間距減小，將某一貼片大小減小（或者增大），偶模諧振頻率（或奇模諧振頻率）處的方向圖應該會偏向較小貼片方向。

網友回復:

先只設置兩個端口，兩個貼片，通過改每個端口的相位，使之偏離到你的要求，然后根據相位來畫功分器，最后在功分器輸入端再畫同軸口。

網友回復:

間距越小越好
間距大了容易產生柵板
大致為0.5-0.7個波長應該沒問題的
你再通過中間的功分器改變下相位應該就可以了

網友回復:

同軸線出來先加個功分網絡吧，然后再分別接到兩陣子上，改變其中一個功分網絡的長度來調整相位。

網友回復:


我一直有個疑問，像這種矩形貼片天線，我單個貼片的方向圖半功率束寬只有50來度，現在要求只用兩個貼片，把主瓣方向調到60度，副瓣小于-10dB，這可行嗎？

網友回復:


兩單元的基本上不現實吧
調到60度都已經很勉強了，還要副瓣小于-10？

網友回復:


我現在的情況是連60度都到不了，只能到30度，角度再大了副瓣就大得離譜了。。
我老師不是做天線的，他一定要這么搞，還要我這周出版圖
我發自內心覺得這樣調不出來。。

這研究生讀得我好抑郁
