《天線理論與設計》書中的一個疑惑



大家好，請教大家一個問題：

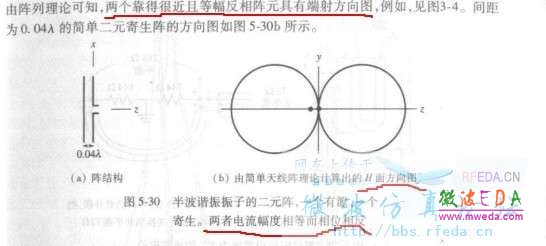

看《天線理論與設計》這本書時遇到了一個問題，如圖所示，按照書上面的說法，兩者的電流幅度相等而相位相反，在遠區場的時候兩者產生的輻射不是相互抵消嗎？為什么還可以用于天線中？這種結構的輻射原理是什么呢？
我用hfss仿真過，H面方向圖跟圖片中的有差別，兩個圓圈是一個大一個小而且大小差別還挺大的，不知道出了什么問題。。麻煩各位前輩不吝賜教或大家一起討論一下。

網友回復:

抵消的是側面,而向端面方向是加強的

網友回復:

謝謝樓上，我重新用hfss仿真了一下，發現跟你說的完全一樣。但是我還是無法理解端面是怎么加強的，你能夠講詳細一點嗎？（小弟慚愧。。）

網友回復:

圖C的電流你認為是同向還是反向？
學天線要多想想空間相關的問題！



網友回復:

師兄，這個問題我以前有問過老師，不過現在還是不大懂。。

按照老師的說法，如果反射器是有源的，而且電流與激勵源反相，那么兩個電場就會互相抵消。

然而，八木天線里面反射器是無源的，這時候不能認為他們能抵消（我也不知道為什么），而應該按照電磁場理論，把反射器當成是一個邊界條件，然后去求解方程，得出有反射作用的結果。

網友回復:

學習了，很有用，O(∩_∩)O謝謝樓主啊

網友回復:

也可以用陣列天線理論算出來
