八木天線同軸線纜末端4個一字的螺絲釘擰下后轉動同軸線纜會改變駐波值

請教大家了　　我們單位用的是八木天線　　同軸線纜　　末端會有４個一字的螺絲釘　緊固天線頭的　測試駐波的時候　發現擰下螺絲后　轉動同軸線纜會改變駐波值（前提同軸線纜已經焊在有源振子了）　　還有的時候　只是把螺絲擰松就會降低駐波值　　擰緊了后　反而駐波很大很大　這是什么回事呢　　請教大家了　　望解答～

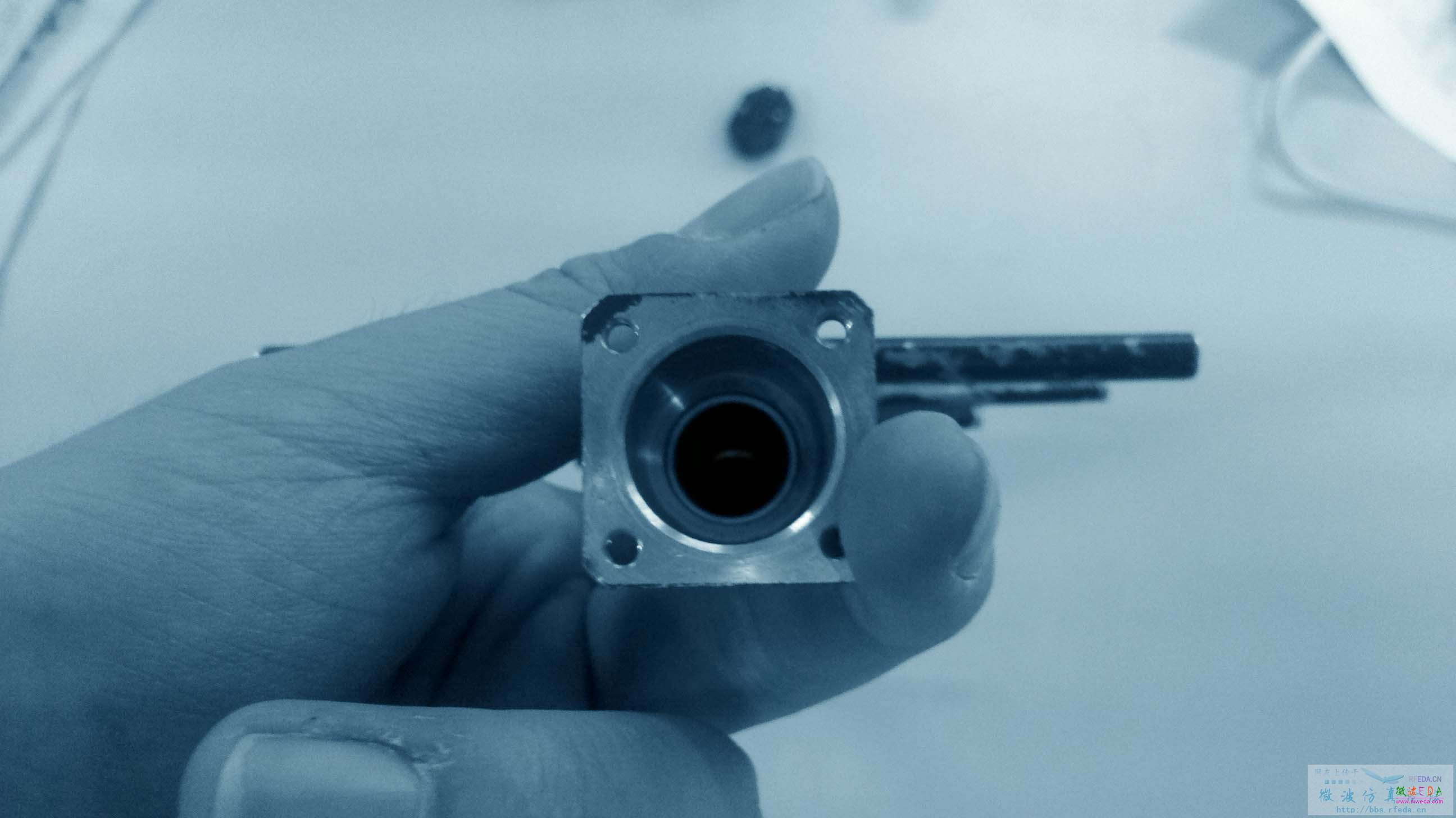

    給大家補幾個圖
　　　　

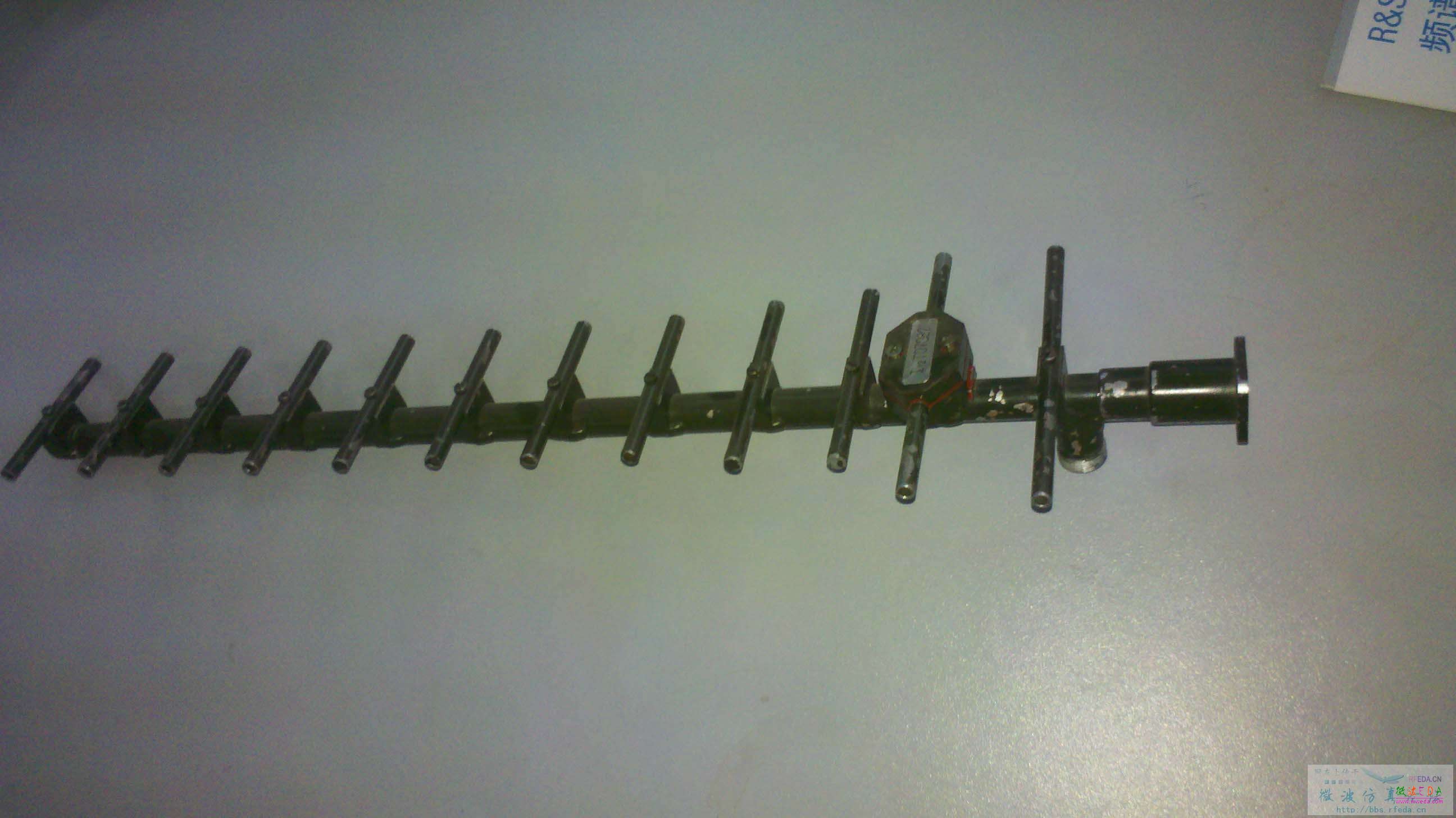

這個是我們的八木天線
　　　　


網友回復:

圖~~~~~

網友回復:

今天晚上上　白天我去照個～

網友回復:

正常的，非穩幅穩相的電纜彎曲時內外導體距離發生變化，是廠里調駐波的常用手段之一

網友回復:

您太厲害了　謝謝您　　再請問您　像這樣的八木在第一、二個引向器增加一兩個毫米的長度　是不是對方向圖影響不大　　還有　像您所說的那樣　　內外導體發生變化　改變的是阻抗嗎　　那為什麼有時候　我不轉動頭子　　只是擰緊或者擰松那４個螺絲　為什麼駐波也會差很多很多呢

網友回復:

八木天線引向器只要長度小于半波長，呈容性，就不會對方向圖有明顯影響。

彎曲一般的饋線時, 特別這種編織網的電纜，其插損和相位都會有變化, 所以有的位置駐波好一點，即使不動射頻頭，擰松或擰緊螺釘對饋線也會有影響的。

網友回復:

謝謝您的指導
